전자기능사 이론 및 실기07

공개된 문제9개 중 문제 2번을 기준으로 이야기를 해 봅니다.

- 전자 기능사 최신 실기 공개 문제 9개 : https://www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&brdId=Q006&code=1204&artlSeq=5208404

- 각 문제는 아래처럼 크게 2부분으로 나누고, 문제지와 답지로 구성된다.

1). [과제1:회로스케치] 문제지 및 빈칸이 있는 답지회로도로 구성된다.(부품기호, 부품번호, 교차점과 U1~3IC의 핀 번호는 반드시 포함되어야한다.)(주의, 답지회로도와 아래 조립에 사용하는 회로와는 관계가 없다. 별개의 문제이다.),

2) [과제2,3: 조립 및 측정] 문제지(제공된 회로도를 기반으로 패턴도를 학생이 그려야 함.)와 납땝 전 부품배치 및 점프선(앞면), 패턴도(뒤면)를 그릴 28x62홀 만능기판용 방안지 및 함수발생기로 나온 파형을 측정한 결과를 적을 답지로 구성된다.(주의 조립한 제품과 측정과는 관계가 없다. 즉, 측정은 함수발생기로 감독위원이 임의로 설정한 값을 오실로스코프로 측정한 결과를 답지에 적는다.)

배점구조 : 1. 회로스케치 20점(5개의 빈칸, 각 4점)

                 2. 조립 60점(동작, 부품배치와 배선, 납땜)

                 3. 측정 20점(주파수파형그리기+측정1:Volt/Div,Tim/Div+측정2:파라미터1,2)

------------------------------------------------------------------------------------------------------------------------

# Bottom면 패턴도를 그리는 기준을 정리해 놓았습니다.(아래)

# Bottom면 패턴도 그리기 기준
기준1. 회로도는 Top기준이기 때문에 왼쪽과 대칭되는 오른쪽 부터 Bottom면 패턴도를 그린다.
기준2. 패턴도에 부품을 배치하면서 방안지 테두리 4면에 부품번호를 넣는다.
기준3. LED는 좌우5홀 간격으로 일정하게 문제지의 기능순서대로 배치한다.(회로도1,2,3,4,5,6->기능1,4,3,2,5,6)
기준4. LED와 연결된 IC기준 예를 들면, 7404 IC는 8,9,10,11,12,13번핀이 Bottom패턴도 기준 왼쪽을 바라보고 있기 때문에
       1번핀이 위쪽을 바라보도록 배치한다.
기준5. 그외 IC는 회로도에서 힌트를 찾아서 배치한다. 예를들면, 7474(2개),555 IC는 아래가 1번으로,
       7486과 7400 IC는 중앙을 바라보도록 배치한다.

# 아래 순서대로 Bottom면 패턴도를 그린다.
1. 수동소자인 LED배치 및 콘덴서, 저항을 배치하면서 연결한다.
2. 능동소지인 IC배치는 각IC 좌우간격이 8홀이 되도록 배치한다.(부품과 IC사이는 4홀이 되도록)
3. IC는 내부배선부터 시작하고, 이후 IC사이를 연결한다.
4. 수동소자 부품을 연결한다. 단, LED와 IC사이 배선은 제일 나중에 일괄로 배선한다.
5. 배선을 그릴 때 헷갈리지 않도록 틈틈이 Top면에 위치한 배선은 굵은 연필선으로 표시한다.



---------------------------------------------------------------------------------------------------------------

#. 이번 포스트 글에서는 공개문제2번의 과제2번 방한지에 연필로 부품을 배치하고, 시헝지에서 제공해준 회로도(Top면)를 참조하여 위 # Bottom면 패턴도를 그리는 기준으로 패턴도를 연필로 그립니다.(이전 문제의 전감산기 회로에서 7400 IC의 4,5,6번 NAND게이트를 제거하면 전가산기 회로가 된다. 아래)

- 위 LED4,3,2 는 8진 카운터(0에서-7까지) 이다. LED5,6번은 전가산기 계산결과이다.(아래)

- 참고로, 위 깜박임이 나오는 전가산기의 논리 계산식은 아래와 같다.(아래)

전가산기 작동 진리표 계산(아래)
			LED	발광(1),꺼짐(0)
			4(X)	1 0 0 0 0 1 1 1 1
			3(Y)	1 0 0 1 1 0 0 1 1
이전올림수       	2(Carry)1 0 1 0 1 0 1 0 1
+(더하기)
-------------------------------------------------------------------------------------
더한 값	        	5(S)	1 0 1 1 0 1 0 0 1
현재올림수       	6(C)    1 0 0 0 1 0 1 1 1

참고, 반가산기 작동 진리표 계산(아래)
		(X) 0 0 1 1
		(Y) 0 1 0 1
		 +
    -----------------------------
더한 값(S)   	   0 1 1 0
현재올림수(C)      0 0 0 1



아래 회로도의 LED는 1,2,3,4,5,6순서로 되어 있으나, 문제지의 LED표시를 보고 1,4,3,2,5,6으로 배치하고, 회로도의 IC방향을 결정한다.(아래)

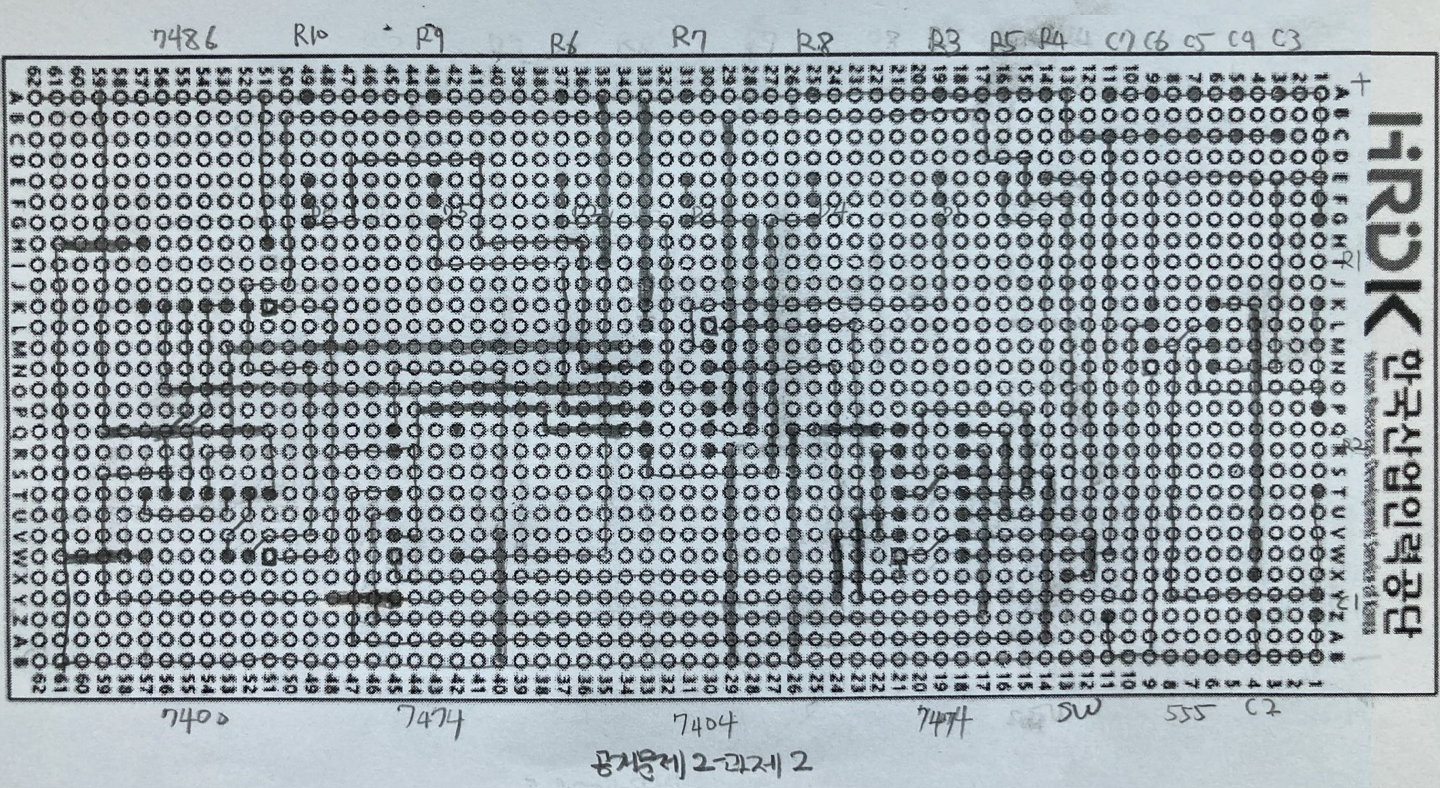

Top면에 필요한 점프선은 굵은 연필선으로 처리합니다. 그리고, 7404IC 방향을 위로 바꾸는 것이 좀더 단순한 패턴을 그릴 수 있습니다.(작업 결과 아래 28개의 굵은 연필선인 Top면 점프선이 보입니다. 아래)

- 앞으로 위 패턴도를 보고 Top면 점퍼선과 Bottom면 전선을 납땜 할 예정 입니다.



Ps. 다음시간에는 공개문제 3-과제1번 회로스케치를 작업할 예정 입니다.
