20150108입고_20150121출고 HP파워 PWM칩 불량 수리X
수리기록: 1차단 전압은 정상으로 나옵니다. 2차단에 입력전압이 나오지 않는 상태 입니다.
1차단의 PWM칩과 FET칩을 확인한 결과 FET(도시바 2SK2837) 1번 게이트 전압이 걸리지 않습니다.
PWM(CM6800AG 모델)의 PFC OUT 12번단자의 출력 전압 게이트 전압이 없는 상태 입니다.
PWM 칩이 불량이라고 판단하고 있습니다. HP파워와 같은 모델이 없어서 수리 불량으로 처리 합니다.

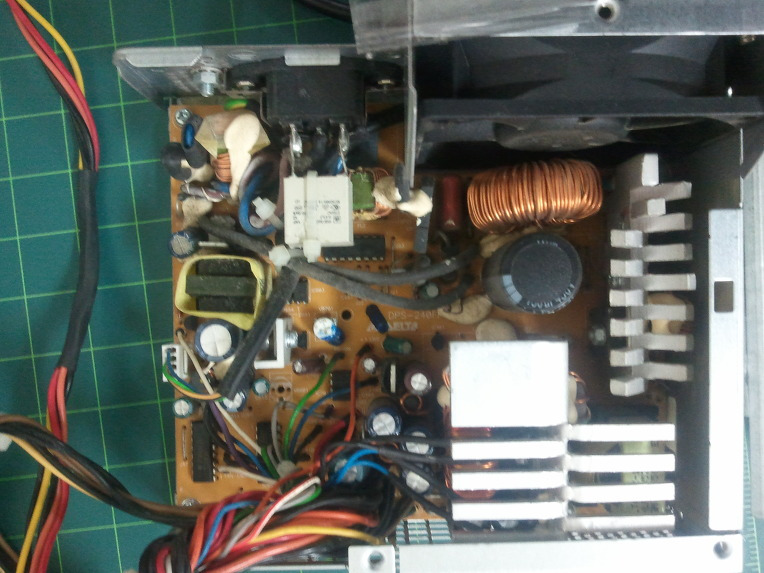

PWM과 FET 위치(아래사진)
입고시 사진(아래)
