전자기능사 이론 및 실기03

공개된 문제9개 중 문제 1번을 기준으로 이야기를 해 봅니다.

- 전자 기능사 최신 실기 공개 문제 9개 : https://www.q-net.or.kr/cst006.do?id=cst00602&gSite=Q&gId=&brdId=Q006&code=1204&artlSeq=5208404

- 각 문제는 아래처럼 크게 2부분으로 나누고, 문제지와 답지로 구성된다.

1). [과제1:회로스케치] 문제지 및 빈칸이 있는 답지회로도로 구성된다.(주의, 답지회로도와 아래 조립에 사용하는 회로와는 관계가 없다. 별개의 문제이다.)

2) [과제2,3: 조립 및 측정] 문제지(제공된 회로도를 기반으로 패턴도를 학생이 그려야 함.)와 납땝 전 부품배치 및 점프선(앞면), 패턴도(뒤면)를 그릴 28x62홀 만능기판용 방안지 및 함수발생기로 나온 파형을 측정한 결과를 적을 답지로 구성된다.(주의 조립한 제품과 측정과는 관계가 없다. 즉, 측정은 함수발생기로 감독위원이 임의로 설정한 값을 오실로스코프로 측정한 결과를 답지에 적는다.)

------------------------------------------------------------------------------------------------------------------------

#. 이번 포스트 글에서는 과제2번 전감산기 조립을 진행해 봅니다.(아래)

공개된 문제1번의 과제2번에서 제공되는 아래 회로도를 EasyEDA 무료시뮬레이션 프로그램으로 실행해 본다.(아래)

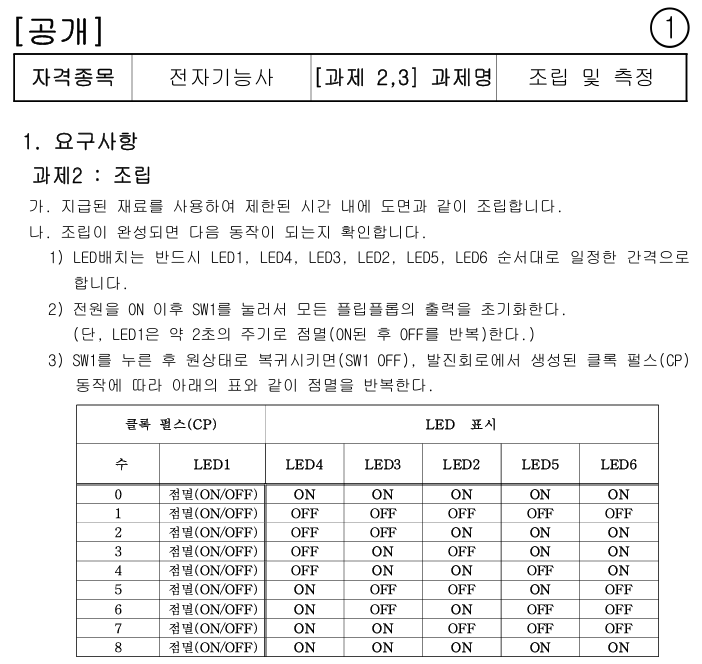

- LED 작동예상은 공개된 문제1번의 과제2번에서 제공되는 아래 진리표대로 깜박임 동작이 되어야 한다.(아래)

- 참고로, 실제 부품납땜 후 위 문제지의 LED표시대로 작동되는지 확인하는 영상을 찾아 봅니다.(아래)

https://www.youtube.com/watch?v=jDijxwnM850

- 참고로, 위 깜박임이 나오는 전감산기의 논리 계산식은 아래와 같다.(아래)

전감산기 작동진리표 계산(아래)
			LED	발광(1),꺼짐(0)
			4(X)	1 0 0 0 0 1 1 1 1
			3(Y)	1 0 0 1 1 0 0 1 1
빌려준수  	 	2(Br0)	1 0 1 0 1 0 1 0 1
-(빼기)
-------------------------------------------------------------------------------------
차이뺀값		5(D)	1 0 1 1 0 1 0 0 1
빌림수		     	6(Br)   1 0 1 1 1 0 0 0 1

참고, 반감산기 작동진료표 계산(아래)
		(X) 0 0 1 1
		(Y) 0 1 0 1
		 -
    -----------------------------
차이뺀값(D)   	   0 1 1 0
빌림수(Br)	   1 1 0 0



1. 우선 전감산기가 무엇인지 알아본다. => 반감산기 2개를 연결하면 전감산기가 된다.(아래)

- 참고로, 전감산기 회로에 익스클루시브-OR게이트, Not게이트, And게이트, Or게이트 4개 IC사용을 XOR-게이트, Nand게이트 2개 IC만 사용해서 전감산기를 구현가능하다. 부품수를 줄이는 효과가 있다.(아래)

출처 : https://www.youtube.com/watch?v=pOggc-bqKMA

- 참고로,  전감산기 회로의 D-차이뺀값 과 Br-빌림값(카르노맵으로 논리회로 간소화처리) 아래

출처 : https://www.youtube.com/watch?v=pOggc-bqKMA

2. 이제 EasyEDA 클라우드 앱에서 과제2번 위 회로도와 부품을 참조하면서 부품을 배치해 본다.(아래)

 - 다음 포스트에서는 아래 부품에 배선을 해서 위 전감산기 LED작동이 제대로 되는지 시물레이션을 돌려 보기로 한다.

- 공개문제1번 과제2 조립부분에서 제공되는 IC와 부품표(아래)
