20151003입고_20151012출고 이시스 2435W 전원인가시 잠깐깜빡이고 화면불_패널CCFL4개중1개사용중지후OK

20151003입고_20151012출고 이시스 2435W 전원인가시 잠깐깜빡이고 화면불_패널CCFL4개중1개사용중지후OK

수리기록: SPMS확인결과 CCFL로 가는 ballast 콘덴서= 고전압 세라믹 콘덴서(10J, 6KV)가 불량난 것을 확인 할 수 있었습니다.(아래사진)

밸러스트 콘덴서는 고전압를 안정적으로 흐르게 하는 역할을 합니다. 사진이 흐릿하게 나왔지만, 시커멓게 되어있는 것을 확인 할 수 있습니다.

교체후 패널을 연결해도 잠깐 들어오고 화면이 나갑니다. 패널 CCFL램프를 확인 한 결과 램프1개가 0.10A 만 사용되는 군요. 즉, 램프가 깨졌다는 말입니다.(아래사진)

그

그래서, 24인치 CCFL램프도 재고로 없고, CCFL램프를 교체도 쉽지는 않아서, 깨진 부분을 빼고, 인버터에 0.20A를 소비하는 LED램프를 달고, 화면을 나오게 처리 하였습니다.

전원 인가시 화면이 꺼지지 않고 정상으로 나오지만, 어두운 것은 어쩔 수가 없게 되었습니다. 여기까지 작업 후 1시간 테스트 OK

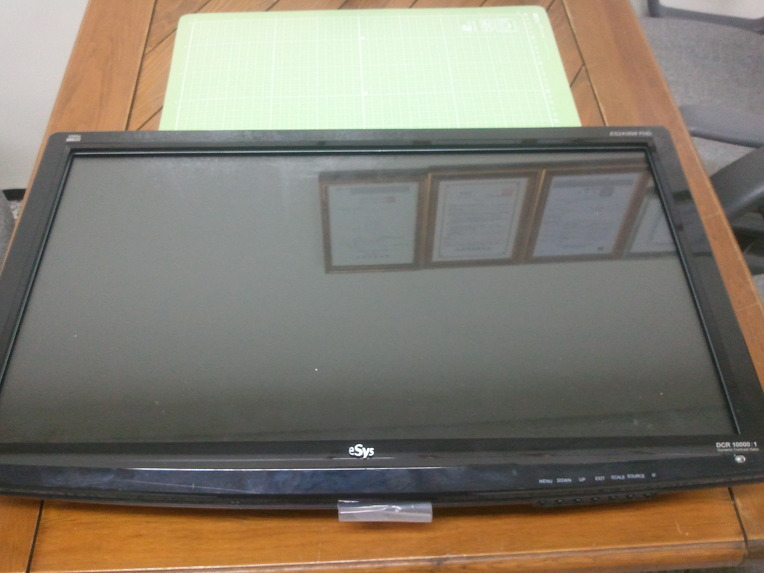

입고시 앞면사진(아래)

입고시 뒤면사진(아래)
